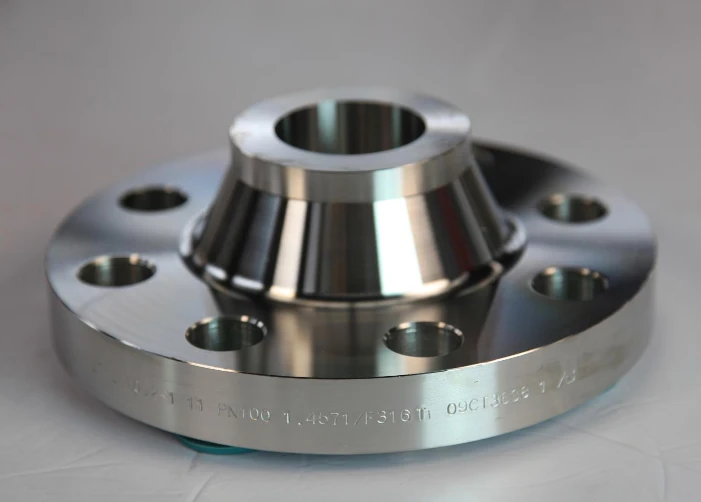

Ein Vorschweißflansch (WN-Flansch)ist eine Art Flansch mit einem langen, konischen Hals (Nabe), der sich von der Flanschbasis erstreckt. Der Flanschhals verstärkt die Verbindung und ermöglicht einen reibungslosen Übergang vom Flansch zum Rohr. Vorschweißflansche werden mit dem Rohr verschweißt und sorgen so für eine starke und dauerhafte Verbindung. Sie werden häufig in Hochdruck- und Hochtemperatur-Rohrleitungssystemen eingesetzt, bei denen Zuverlässigkeit und Leckagebeständigkeit von entscheidender Bedeutung sind.

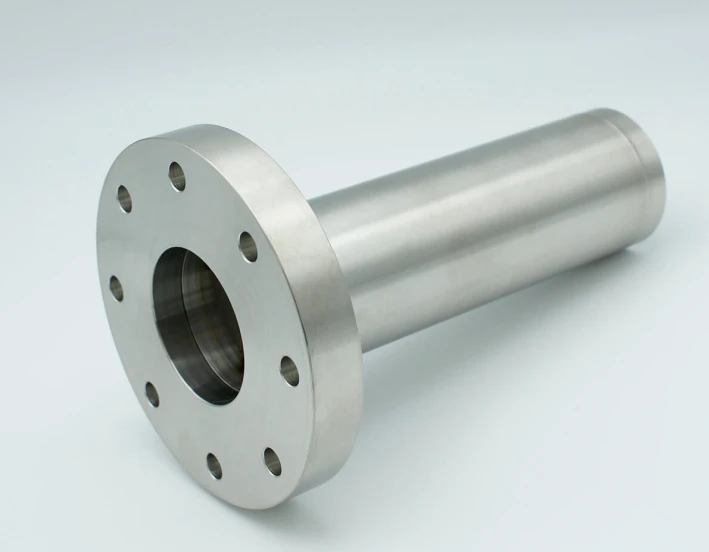

Andererseits,ein langer Vorschweißflansch (LWN-Flansch)ist eine Variante des Vorschweißflansches mit einem im Vergleich zum Standard-Vorschweißflansch verlängerten Hals (Zylinder). Der längere Hals des langen Vorschweißflansches bietet zusätzliche Verstärkung und Flexibilität bei der Gestaltung des Rohrleitungssystems. Lange Vorschweißflansche werden häufig in Anwendungen verwendet, bei denen zusätzlicher Platz für Isolierung, Instrumentierung oder Zugang zum Rohrleitungssystem erforderlich ist. Man findet sie häufig in Wärmetauschern, Druckbehältern und Reaktoren, wo der Flansch an einem vorstehenden oder vertieften Rohrende befestigt werden muss.
Allgemeine Spezifikationen:
ANSI/ASME B16.5: Diese Norm deckt die Abmessungen, Druck-Temperatur-Werte, Materialien und Toleranzen für Vorschweißflansche in den Größen NPS 1/2 bis NPS 24 ab.
ASME B16.47: Diese Norm umfasst zwei Serien – Serie A (MSS SP-44) und Serie B (API 605) – die Schweißhalsflansche und Blindflansche mit großem Durchmesser abdecken. Flansche der Serie A sind schwerer und haben einen größeren Lochkreisdurchmesser als Flansche der Serie B.
Vorschweißflansche und lange Vorschweißflansche sind beide Flanschtypen, die häufig in Rohrleitungssystemen verwendet werden. Sie weisen jedoch deutliche Unterschiede in Design, Anwendung und Verwendung auf. Hier ein detaillierter Vergleich:
Vorschweißflansche:
1. Entwurf:
- Vorschweißflansche haben eine lange, konische Nabe, die den Flansch verstärkt und einen reibungslosen Übergang vom Rohr zum Flansch erleichtert.
2. Anwendung:
- Vorschweißflansche werden typischerweise in Hochdruck- und Hochtemperaturanwendungen verwendet, bei denen der Flansch erheblichen Belastungen und Spannungen ausgesetzt ist.
3. Schweißen:
- Diese Flansche werden mit dem Rohr verschweißt und sorgen so für eine starke und dauerhafte Verbindung. Das Schweißen gewährleistet eine auslaufsichere Abdichtung und verbessert die strukturelle Integrität der Verbindung.
4. Ausrichtung:
- Aufgrund ihrer Konstruktion gewährleisten Vorschweißflansche eine korrekte Ausrichtung der Schraubenlöcher, was die Installation vereinfacht und das Risiko einer Fehlausrichtung während der Montage verringert.
5. Druckstufe:
- Vorschweißflansche sind in verschiedenen Druckstufen und Größen erhältlich, um den unterschiedlichen Anforderungen des Rohrleitungssystems gerecht zu werden.
Lange Vorschweißflansche:
1. Design:
- Lange Vorschweißflansche haben einen verlängerten Hals oder Zylinder, der für zusätzliche Verstärkung sorgt und ein einfacheres Anschweißen an das Rohr ermöglicht. Die Länge des Halses ist im Vergleich zu Standard-Vorschweißflanschen typischerweise länger.
2. Anwendung:
- Lange Vorschweißflansche werden häufig in Anwendungen verwendet, bei denen zusätzliche Unterstützung erforderlich ist, beispielsweise in Umgebungen mit hohem Druck, hoher Temperatur oder Korrosion.
3. Schweißen:
- Ähnlich wie Vorschweißflansche werden lange Vorschweißflansche an das Rohr geschweißt. Der verlängerte Hals bietet mehr Schweißfläche, was die Festigkeit und Integrität der Verbindung erhöht.
4. Flexibilität:
- Lange Vorschweißflansche bieten im Vergleich zu Standard-Vorschweißflanschen mehr Flexibilität bei der Ausrichtung und Positionierung. Sie können in Anwendungen eingesetzt werden, bei denen das Rohr zu Ausrichtungszwecken angehoben oder abgesenkt werden muss.
5. Spezialanwendungen:
- Lange Vorschweißflansche werden häufig in speziellen Anwendungen verwendet, beispielsweise in Wärmetauschern, Druckbehältern und Reaktoren, bei denen der Flansch möglicherweise an einem vorstehenden oder vertieften Rohrende befestigt werden muss.
Zusammenfassend lässt sich sagen, dass sowohl Vorschweißflansche als auch lange Vorschweißflansche für Hochdruckanwendungen verwendet werden und mit dem Rohr verschweißt werden, während lange Vorschweißflansche zusätzliche Verstärkung und Flexibilität bieten, wodurch sie für spezielle Anwendungen geeignet sind, die zusätzliche Unterstützung und Ausrichtungsgenauigkeit erfordern.
