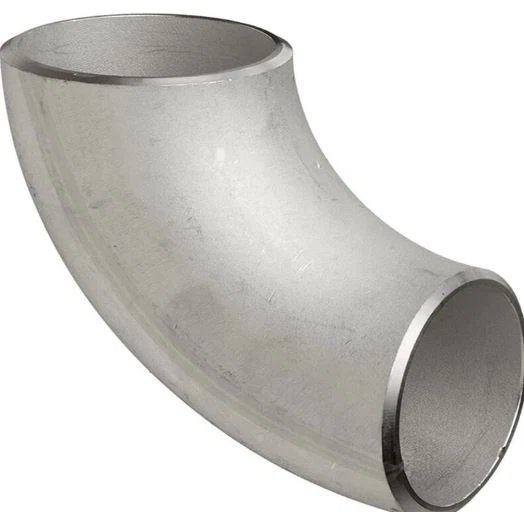

GESCHWEIßTER WINKEL 90 Grad, ABGESCHRÄGTE ENDEN, GÜTE 316, A403

GESCHWEIßTER WINKEL 90 Grad, ABGESCHRÄGTE ENDEN, GRADE 316, A403“ ist ein Rohrformstück mit einer Biegung von 90-Grad, abgeschrägten Enden zum Schweißen, hergestellt aus Edelstahl der Güteklasse 316 und hergestellt gemäß den ASTM A403-Standards. Diese Formstücke sind Wird häufig in Branchen wie der chemischen Verarbeitung, der Petrochemie, der Pharmazeutik und der Lebensmittelverarbeitung eingesetzt, in denen Korrosionsbeständigkeit und Haltbarkeit von entscheidender Bedeutung sind.

Geschweißter Winkel 90 Grad:Dies zeigt an, dass der Ellenbogen in einem Winkel von 90-Grad gebogen ist. Bögen werden verwendet, um die Richtung von Rohrleitungen in einem System zu ändern, und ein 90--Grad-Bogen führt zu einer rechtwinkligen Biegung.

Abgeschrägte Enden:Abgeschrägte Enden eines Rohrformstücks beziehen sich auf die Kanten des Formstücks, die in einem Winkel geschnitten werden, typischerweise etwa 37,5 Grad. Abgeschrägte Enden erleichtern das Schweißen, indem sie einen reibungslosen Übergang zwischen Fitting und Rohr schaffen und so die Schweißqualität und die Verbindungsintegrität verbessern.

Note 316:Hier wird die Materialgüte des Ellenbogens angegeben. Güteklasse 316 bezieht sich auf die Edelstahllegierung 316, einen austenitischen Edelstahl, der für seine hervorragende Korrosionsbeständigkeit, insbesondere in Chloridumgebungen, bekannt ist. Es enthält Elemente wie Chrom, Nickel und Molybdän.

A403:Dies bezieht sich auf ASTM A403, die Standardspezifikation für Rohrverbindungsstücke aus austenitischem Edelstahl. A403 umfasst verschiedene Güten von Edelstahlarmaturen, die für Hochtemperatur- und korrosive Umgebungen konzipiert sind.

Ellenbogenmaße:

Die Abmessungen des geschweißten 90-Grad-Bogens mit abgeschrägten Enden hängen von seiner Größe und der Nennrohrgröße (NPS) ab. Standardabmessungen entsprechen ASME B16.9 oder ähnlichen Standards.

2. Materialbeschreibung:

Der Winkel besteht aus Edelstahl der Güteklasse 316, einer austenitischen Edelstahllegierung mit der folgenden Elementzusammensetzung:

Eisen (Fe): Gleichgewicht

Chrom (Cr): 16-18 %

Nickel (Ni): 10-14 %

Molybdän (Mo): 2-3 %

Diese Zusammensetzung bietet eine hervorragende Korrosionsbeständigkeit, insbesondere in Chloridumgebungen.

3. Mechanische Eigenschaften:

Edelstahl der Güteklasse 316 weist typischerweise die folgenden mechanischen Eigenschaften auf:

Zugfestigkeit: 515 MPa (min)

Streckgrenze: 205 MPa (min)

Dehnung: 40 % (min.)

4. Überlegungen zur Inspektion von Rohrverbindungen:

Visuelle Prüfung auf Oberflächenfehler wie Risse, Porosität oder Unregelmäßigkeiten.

Maßprüfungen zur Sicherstellung der Konformität mit den Spezifikationen.

Methoden der zerstörungsfreien Prüfung (NDT) wie Röntgenprüfung oder Ultraschallprüfung zur Erkennung interner Fehler.

5. Anwendungsbereich:

Geschweißte Bögen mit abgeschrägten Enden, Güteklasse 316, werden aufgrund ihrer Korrosionsbeständigkeit und Festigkeit häufig in Rohrleitungssystemen verwendet. Sie finden Anwendung in Branchen wie der chemischen Verarbeitung, der Öl- und Gasindustrie, der Pharmaindustrie und der Lebensmittelverarbeitung.

6. Allgemeine Fragen und Antworten:

F: Kann Edelstahl der Güteklasse 316 Hochdruckumgebungen standhalten?

A: Ja, Edelstahl der Güteklasse 316 bietet eine gute Festigkeit und Korrosionsbeständigkeit und ist daher für Hochdruckanwendungen geeignet.

F: Welchen Vorteil haben abgeschrägte Enden bei geschweißten Rohrbögen?

A: Abgeschrägte Enden erleichtern das Schweißen und verbessern die Verbindungsintegrität, wodurch das Risiko von Undichtigkeiten im Rohrleitungssystem verringert wird.

F: Ist Edelstahl der Güteklasse 316 für den Einsatz in Meeresumgebungen geeignet?

A: Ja, Edelstahl der Güteklasse 316 weist dank seines hohen Chrom- und Molybdängehalts eine hervorragende Korrosionsbeständigkeit in Meeresumgebungen auf.

SSM-Funktionen:

SSM ist für die Herstellung von geschweißten Rohrbögen mit den angegebenen Abmessungen, Materialqualitäten und Endkonfigurationen ausgestattet. Für Anfragen oder Käufe können Sie uns gerne kontaktieren.

Wenn Sie weitere Fragen haben oder Hilfe zum Schweißbogen mit den angegebenen Spezifikationen benötigen, wenden Sie sich bitte an uns.
